| 偏心検査器 標準型 |
Bench Centers Standard |
|
|
●測定するワークを両センターで保持し、少しずつ回転を加えダイヤルゲージにて読み取ります。
●歯車、クランクシャフト等の曲がりの検査にご使用いただけます。
●比較的大きなワークにも対応できます。
●ダイヤルスタンドは付属いたします。
※ダイヤルゲージ、テストバーは付属しておりません。
（オプションにてテストバー、歯車測定アタッチメントの製作もいたします。） |
|
| 商品コード |
台 長さx幅x高さ
(mm) |
センター距離
(mm) |
センター高さ
(mm) |
センター間平行度
(mm) |
使用
センター |
重量
(kg) |
定価 |
| No.1 |
750x115x130 |
400 |
150 |
0.005 |
MT-2 |
48 |
333,000 |
| No.2 |
1260x185x230 |
800 |
240 |
0.008 |
MT-2 |
150 |
786,000 |
| No.3 |
2000x220x300 |
1200 |
300 |
0.015 |
MT-3 |
370 |
1,925,000 |
|
|
|
| 偏心検査器 P型 |
Bench Centers P-Type |
|
|
●測定するワークを両センターで保持し、少しずつ回転を加えダイヤルゲージにて読み取ります。
●歯車、クランクシャフト等の曲がりの検査にご使用いただけます。
●ダイヤルスタンドは付属いたします。
※ダイヤルゲージ、テストバーは付属しておりません。
（オプションにてテストバー、歯車測定アタッチメントの製作もいたします。） |
|
| 商品コード |
台 長さx幅x高さ
(mm) |
センター距離
(mm) |
センター高さ
(mm) |
センター間平行度
(mm) |
使用
センター |
重量
(kg) |
定価 |
| P-1 |
380x80x60 |
150 |
110 |
0.005 |
MT-1 |
14 |
209,000 |
| P-2 |
420x80x70 |
200 |
16 |
230,000 |
| P-3 |
530x80x88 |
300 |
20 |
253,000 |
|
|
|
| 偏心検査器 ラック送り式 |
Bench Centers Lacslide Type |
|
|
●標準型No.1のダイヤルスタンド部分が、前後左右に移動できるようになっております。
●被測定物の測定位置にネジ送りで簡単に移動でき、安定した測定値が読み取れます。
●ダイヤルスタンドは付属いたします。
※ダイヤルゲージ、テストバーは付属しておりません。
（オプションにてテストバー、歯車測定アタッチメントの製作もいたします。） |
|
| 商品コード |
台 長さx幅x高さ
(mm) |
センター距離
(mm) |
センター高さ
(mm) |
センター間平行度
(mm) |
使用
センター |
重量
(kg) |
定価 |
| RB-1 |
750x115x130 |
400 |
150 |
0.005 |
MT-2 |
60 |
758,000 |
|
|
|
| V溝付偏心検査器 |
Bench Centers With V.Block Carbibe |
|
|
●ワークにセンター穴の無いもので、心円度、振れ、曲がり等の検査にご使用いただけます。
●V溝には摩耗を防ぐため超硬チップがついております。
●ダイヤルスタンドは付属いたします。
※ダイヤルゲージ、テストバーは付属しておりません。
（オプションにてテストバーの製作もいたします。） |
|
| 商品コード |
台 長さx幅x高さ
(mm) |
ヘッド間最大開き
(mm) |
V溝平行度
(mm) |
ワーク寸法
(mm) |
重量
(kg) |
定価 |
| PV-1 |
380x80x60 |
180 |
0.005 |
ø5〜ø40 |
11 |
215,000 |
| PV-2 |
420x80x70 |
230 |
13 |
230,000 |
| PV-3 |
530x80x88 |
330 |
15 |
262,000 |
|
|
|
| 偏心検査器（たて・よこ形） |
Bench Centers H.V.-Type |
|
|
●精度の高い小型の偏心検査器で、たて・よこの状態でもご使用いただけます。
●センターを取り外しV溝を利用して、センター穴の無いワークも測定できます。
●各基準面はすべて焼入を施してあります。
※ダイヤルスタンド、ダイヤルゲージ、テストバーは付属しておりません。 |
|
| 商品コード |
全長x幅x高さ
(mm) |
センター距離
(mm) |
センター高さ
(mm) |
各面平行直角度
(mm) |
底面から芯まで
(mm) |
重量
(kg) |
定価 |
| H.V |
356x106x175 |
200 |
75 |
0.005 |
150 |
22 |
770,000 |
|
|
|
| 小型偏心検査器 |
Small Bench Center |
|
|
●小さなワークの測定にご使用いただけます。
●センターを取り外しV溝を利用して、センター穴の無いワークも測定できます。
※ダイヤルスタンド、ダイヤルゲージ、テストバーは付属しておりません。 |
|
| 商品コード |
全長x幅x高さ
(mm) |
センター距離
(mm) |
センター高さ
(mm) |
精度
(mm) |
底面から芯まで
(mm) |
重量
(kg) |
定価 |
| KG-1 |
155x45x80 |
80 |
30 |
0.003 |
65 |
3 |
279,000 |
|
|
|
|
|
●Pタイプ偏心検査器に歯車測定用アタッチメント組み合わせ例。

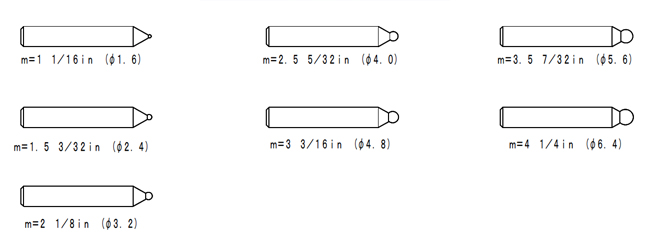

●測定子は7本基準で付属しています。（モジュール1〜4）
●標準形偏心検査器も製作いたします。
※ダイヤルゲージ、歯車は付属しておりません。 |
|
|
|
|
|
